Штанга направляющая ШН – 4 предназначена для проведения работ по оценке внутреннего состояния и очистки коллекторов входящих в дренажный колодец с помощью устройства ОД – 100. Устройство ОД-100 применяется для очистки коллекторов от заиления, минеральных отложений и железистых соединений при наличии дренажного стока, и для оценки внутреннего состояния коллекторной сети.
На практике часто встречаются случаи, когда необходимо производить очистку коллекторов входящих в дренажный колодец. Таких колодцев насчитывается более 32 тысяч, что говорит о широком распространении данного вида работ. При очистке коллекторов входящих в дренажный колодец при помощи устройства ОД-100, рабочий должен спуститься в дренажный колодец и оттуда, находясь в стесненных условиях, проталкивать гибкий упругий стержень с насадкой в коллектор. На дне дренажного колодца часто находится вода, что также усложняет условия проведения работ. Такая операция является нетехнологичной, опасной и трудоемкой. Штанга направляющая ШН – 4 была разработана с целью улучшения условий труда, повышения его производительности за счет обеспечения очистки коллекторов входящих в дренажный колодец без спуска рабочего в сам колодец.
Конструкция штанги направляющей ШН – 4 показана на рисунке 1. Данное устройство включает рамку 1 с роликами 2, регулируемую опору 3 и рукоять 4. Рукоять 4 состоит из одной или двух соединяющихся между собой труб. Таким образом регулируется ее длина в зависимости от глубины колодца. Рукоять 4 закрепляется в колодце с помощью фиксатора 5. На рукояти 4 установлены разъемные направляющие кольца 6. Гибкий упругий стержень 7 устройства ОД-100 изгибается и вставляется между роликами 2. На конце гибкого упругого стержня 7 закрепляется сменная насадка 8. На конструкцию штанги направляющей ШН – 4 получен патент BY 12715 [8].
Техническая характеристика штанги направляющей ШН-4.
Глубина колодца, м до 4
Ход регулировки опоры, м до 0,3
Длина труб рукояти, м 2
Габаритные размеры рамки с роликами, мм 540х540х65
Масса оборудования, кг 7
При необходимости очистки коллектора выходящего в колодец гибкий упругий стержень 7 устройства ОД-100 изгибается и вставляется между роликами 2. На наконечник гибкого упругого стержня 7 монтируется необходимая для выполняемых работ насадка 8. Затем вся конструкция опускается в дренажный колодец и устанавливается на его дно на регулируемую опору 3 таким образом, чтобы насадка 8 оказалась напротив выхода коллектора. Верхняя часть рукояти 4 закрепляется в колодце с помощью фиксатора 5. Рабочий, находящийся наверху рядом с дренажным колодцем, толкает гибкий упругий стержень 7, и он вместе с насадкой 8, входит в полость коллектора.

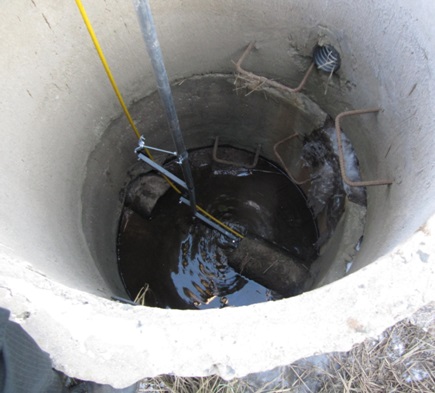

Затем гибкий упругий стержень 7 извлекается из коллектора. Последовательным повторением указанных действий производится очистка коллектора. После окончания работы демонтаж устройства производится в обратном порядке. На рисунке 2 показана штанга направляющая ШН-4 во время очистки коллектора из колодца.
Применение штанги направляющей ШН – 4 позволяет производить работы по очистке коллекторов входящих в дренажный колодец рабочими, находящимися на поверхности поля рядом с колодцем, без необходимости спуска в него. Это значительно улучшает условия труда, снижает трудоемкость и повышает производительность работы.
